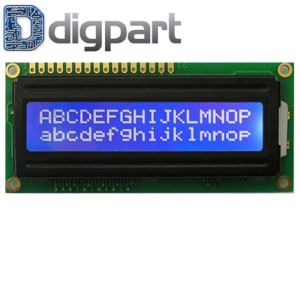

Modul Tampilan LCD 2x16 & 16x2 untuk Arduino & Raspberry Pi

LCD Display merupakan komponen penting dalam proyek elektronik, terutama ketika Anda memerlukan output visual yang jelas dan mudah dibaca. Dalam artikel ini, kita akan membahas tentang Modul Tampilan LCD 2x16 & 16x2, serta cara menggunakannya dengan Arduino dan Raspberry Pi.

Apa itu Modul Tampilan LCD 2x16 & 16x2?

Modul Tampilan LCD 2x16 & 16x2 adalah layar kecil yang digunakan dalam proyek elektronik untuk menampilkan teks dan simbol. Dengan ukuran 2x16 dan 16x2 karakter, layar ini dapat menampilkan informasi penting dengan jelas dan mudah dibaca.

Perbedaan antara Modul Tampilan LCD 2x16 & 16x2

Meskipun kedua modul ini memiliki fungsi yang sama, ada beberapa perbedaan yang perlu diperhatikan. Modul Tampilan LCD 2x16 memiliki 2 baris dengan 16 karakter per baris, sedangkan Modul Tampilan LCD 16x2 memiliki 16 kolom dengan 2 baris. Kedua modul ini sering digunakan dalam proyek elektronik seperti Arduino dan Raspberry Pi.

Aplikasi Modul Tampilan LCD 2x16 & 16x2

Modul Tampilan LCD 2x16 & 16x2 dapat digunakan dalam berbagai aplikasi, seperti menampilkan data sensor, teks, simbol, dan informasi lainnya. Dalam proyek Arduino dan Raspberry Pi, modul ini sering digunakan untuk menampilkan hasil pemrosesan data atau informasi lain yang relevan.

Cara Menggunakan Modul Tampilan LCD 2x16 & 16x2

Untuk menggunakan Modul Tampilan LCD 2x16 & 16x2 dengan Arduino atau Raspberry Pi, Anda perlu mengikuti langkah-langkah dasar berikut:

Langkah-langkah Dasar untuk Menghubungkan Modul Tampilan LCD 2x16 & 16x2 ke Arduino

1. Hubungkan pin VSS (ground) pada modul LCD ke ground Arduino.
2. Hubungkan pin VDD (power) pada modul LCD ke 5V Arduino.
3. Hubungkan pin VO (contrast adjustment) pada modul LCD ke resistor potensiometer.
4. Hubungkan pin RS, RW, dan E pada modul LCD ke pin digital Arduino.
5. Hubungkan pin D4-D7 pada modul LCD ke pin digital Arduino.

Langkah-langkah Dasar untuk Menghubungkan Modul Tampilan LCD 2x16 & 16x2 ke Raspberry Pi

1. Hubungkan pin VSS (ground) pada modul LCD ke ground Raspberry Pi.
2. Hubungkan pin VDD (power) pada modul LCD ke 5V Raspberry Pi.
3. Hubungkan pin VO (contrast adjustment) pada modul LCD ke resistor potensiometer.
4. Hubungkan pin RS, RW, dan E pada modul LCD ke pin GPIO Raspberry Pi.
5. Hubungkan pin D4-D7 pada modul LCD ke pin GPIO Raspberry Pi.

Aksesoris Pemrograman Arduino untuk Modul Tampilan LCD 2x16 & 16x2

Untuk memaksimalkan penggunaan Modul Tampilan LCD 2x16 & 16x2 dengan Arduino, Anda perlu menggunakan beberapa aksesoris pemrograman.

Library Arduino untuk Modul Tampilan LCD 2x16 & 16x2

Ada beberapa library Arduino yang dapat digunakan untuk mengontrol Modul Tampilan LCD 2x16 & 16x2, seperti LiquidCrystal.h dan LiquidCrystal_I2C.h. Library ini menyediakan fungsi-fungsi yang dapat digunakan untuk mengatur teks, simbol, dan warna pada layar LCD.

Contoh Kode Program Arduino untuk Modul Tampilan LCD 2x16 & 16x2

Berikut adalah contoh kode program Arduino yang dapat digunakan untuk mengontrol Modul Tampilan LCD 2x16 & 16x2:

#include <LiquidCrystal.h>

LiquidCrystal lcd(12, 11, 5, 4, 3, 2);

void setup() {
  lcd.begin(16, 2);
  lcd.print(\"Hello, World!\");
}

void loop() {
}

Tips & Trik untuk Maksimalkan Modul Tampilan LCD 2x16 & 16x2

Berikut adalah beberapa tips dan trik yang dapat membantu Anda memaksimalkan penggunaan Modul Tampilan LCD 2x16 & 16x2:

Cara Meningkatkan Kualitas Gambar pada Modul Tampilan LCD 2x16 & 16x2

Untuk meningkatkan kualitas gambar pada modul LCD, Anda dapat menggunakan resistor potensiometer untuk mengatur kontras layar. Selain itu, pastikan bahwa pin VDD dan VSS terhubung dengan benar ke power supply dan ground.

Cara Mengatur Warna pada Modul Tampilan LCD 2x16 & 16x2

Modul Tampilan LCD 2x16 & 16x2 biasanya hanya mendukung warna hitam dan putih. Namun, Anda dapat menggunakan modul LCD dengan backlight RGB untuk menambahkan warna pada layar. Untuk mengatur warna, Anda perlu menggunakan library tambahan seperti Adafruit_RGBLCDShield.h.

Dengan mengikuti langkah-langkah di atas, Anda dapat memaksimalkan penggunaan Modul Tampilan LCD 2x16 & 16x2 dalam proyek elektronik Anda. Pastikan untuk selalu mengikuti petunjuk dan peraturan yang berlaku untuk memastikan keselamatan dan keberhasilan proyek Anda." }
